Насосная станция ЭСПА (ESPA) ASPRI15 R 4M PRESSDRIVE

Артикул: 40745
24 000 ₽

Поверхностная автоматическая насосная станция серии ASPRI15 R PRESSDRIVE с корпусом из нержавеющей стали AISI 304 оснащена встроенным самовсасывающим клапаном. Он обеспечивает сильную всасывающую способность. В случае если трубопровод не наполнен, такая станция способна поднять воду на высоту до 9м, при этом станция не боится воздушных пробок.

Преимущества/Особенности

  • Насосные станции ASPRI15 R PRESSDRIVE благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
  • Блок контроля потока со встроенным обратным клапаном позволяет обеспечить полностью автоматическую работу насосной станции.
  • В блоке контроля потока реализованы функции защиты от «сухого хода», работы «на закрытую задвижку», визуализация подключения к сети, работы станции, срабатывания защиты (LED-индикаторы на корпусе блока контроля потока), автоперезапуска (с интервалами времени между перезапусками 1, 5, 15 и 60 минут), а также предусмотрена кнопка ручного перезапуска станции (RESET).
  • Катафорезное покрытие патрубков насоса обеспечивает защиту от коррозии.
  • Отличительной характеристикой станций ASPRI15 R PRESSDRIVE является низкий уровень шума.
  • Станции обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
  • Электродвигатели станций обладают высокой энергоэффективностью.

* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.

Конструктивное исполнение

  • Центробежный горизонтальный многоступенчатый электронасос в комплекте с блоком контроля потока
  • Тип рабочего колеса: закрытое
  • Тип уплотнения: механическое (торцевое)
  • Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
  • Тип присоединения к:
    - всасывающему патрубку: резьбовое
    - напорному патрубку: резьбовое

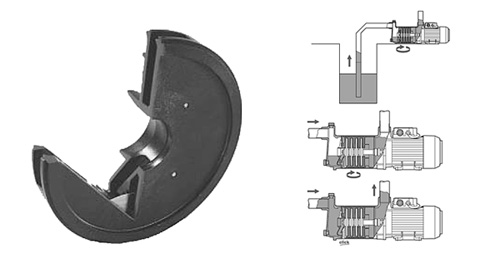

Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность  при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.

Деталировка ASPRI 15

Инструкция по монтажу и эксплуатации ASPRI

Характеристики

Характеристики Значение
Производительность, м3/час 0,6 – 3,9
Напор, м 51 – 7
Потребляемая мощность, P1, кВт 0,61 – 0,95
Максимальное рабочее давление, бар 6
Встроенная тепловая защита во всех моделях
Давление включения насоса, бар настраиваемое, в диапазоне 1,5 – 2,5
Максимальная высота точки водоразбора над осью напорного парубка блока контроля потока, м 12 – 21
Характеристики электродвигателей
Тип двигателя асинхронный
Режим работы электродвигателя S1
Скорость вращения вала, об./мин 2900
Степень пылевлагозащищенности IPX5
Класс изоляции F
Эксплуатационные ограничения
Температура перекачиваемой жидкости, °C  +4 – +40
Максимальное количество пусков  30  в час (но не более, чем 1 пуск в течении двух минут)
Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м 9

Материалы изготовления

Конструктивный элемент (деталь) Материал
Корпус насоса Нержавеющая сталь AISI 304
Всасывающий патрубок Чугун с катафорезным покрытием
Напорный патрубок Чугун с катафорезным покрытием
Рабочие колеса Нержавеющая сталь AISI 304
Диффузоры Высокопрочный полифениленоксид  (PPO), армированный стекловолокном GF (30%)
Вал насоса Нержавеющая сталь AISI 431
Механическое уплотнение (неподвижная часть / подвижная часть): Оксид алюминия / Графит
Посадочное место механического уплотнения Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%)
Материалы уплотнений гидравлической части Эластомеры NBR/EPDM
Корпус электродвигателя, опора крепления Алюминий
Крепежные элементы (гайки, шайбы и болты) Оцинкованная сталь
Корпус блока контроля потока Полипропилен
Обратный клапан Полипропилен
Мембрана Натуральный каучук

 Дополнительная информация:

Сайт производителя: www.espa.ru
